2BW閉式循環液環真空機組 主要特點
- 工作液采用水或者其他油類、化工溶劑等循環使用，工作液在機組內循環使用，減少了污水的排放。
- 如采用所抽除介質作為工作液，可回收所抽除的介質，節約了企業成本。
- 2BW系列閉環系統需根據用戶的入口條件、冷卻水的條件、排氣口的條件等進行設計，屬于非標產品。
產品概述：
2BW閉式循環真空機組包括液環真空泵，氣液分離器、換熱器、機架、內部管線等附件。
應用范圍：
液環真空泵在正常的應用中，大多采取排出的廢液進入大循環池或直接排走，廢液排放量很大。液環真空泵工作時，被抽除有機溶劑或有毒有害氣體與工作液混合，排出的廢液會造成嚴重的環境污染，并且被抽除的有機溶劑不易回收，造成浪費。2BW閉式循環真空機組的應用能夠很好的解決廢液排放存在的環保問題。

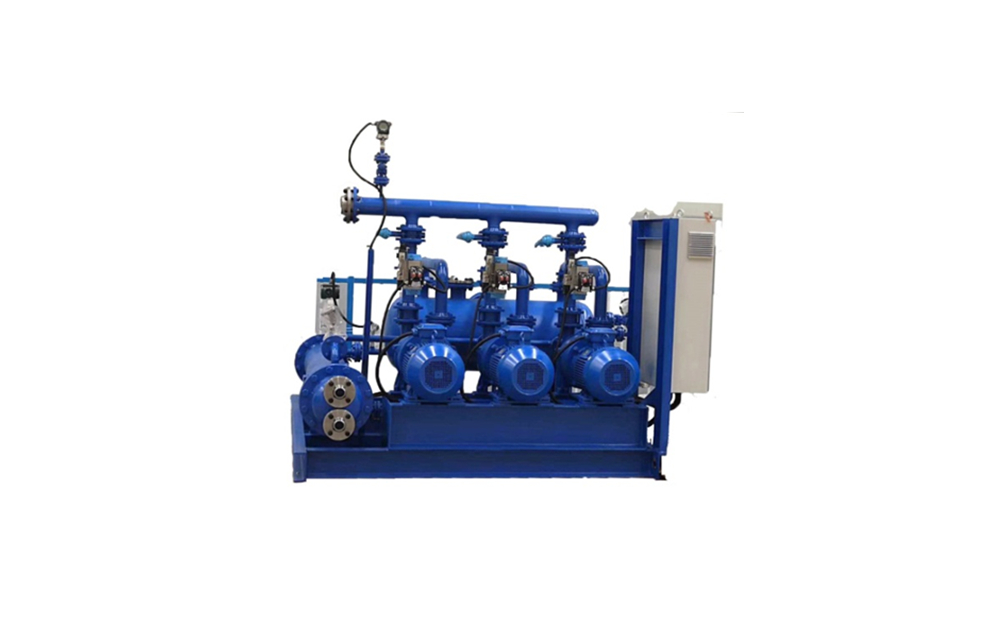

2BW閉式循環液環真空機組
產品詳情

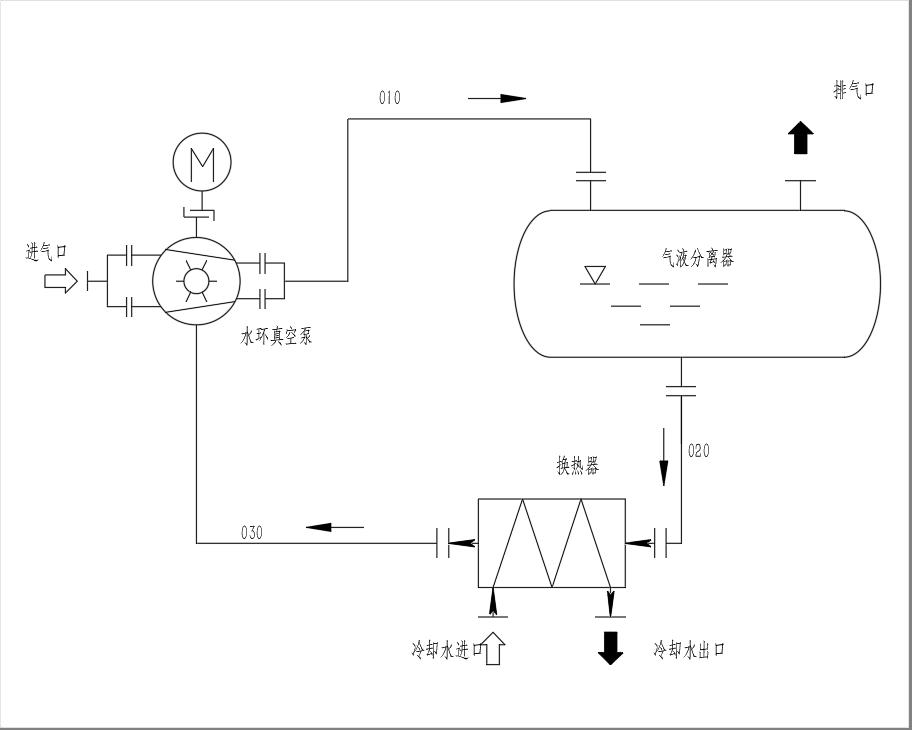

2BW閉式循環液環真空系統流程圖：
2BW系列液環真空泵閉式循環系統：
被抽氣體從吸氣口進入液環真空泵，經液環真空泵壓縮后與部分工作液一起由010管線進入氣液分離器，在氣液分離器內氣液兩相得到分離，氣體從排氣口排出，工作液經020管線至換熱器冷卻后經由030管線被液環泵吸入進行循環使用。
液環泵在工作過程中會產生熱量，主要熱量包括：真空泵的無效功率，吸入氣體溫度較高帶來的熱量，吸入氣體含有可凝性氣體在壓縮過程中釋放出相變熱。換熱器的主要作用是通過冷卻水冷卻工作液，使工作液溫度保持在合理的范圍之內。
2BW閉式循環液環真空系統可根據實際情況選擇安裝以下附件：
◆止回閥：為防止真空泵停機時返流，一般需在泵的入口處安裝真空止回閥或氣動閥門等。
◆真空表或壓力傳感器：為便于觀察泵吸氣口的壓力，可在泵吸氣口安裝真空表。如需根據吸入壓力進行控制動作，應在泵吸氣口安裝壓力傳感器。
◆過濾器：如系統及管路中可能會有異物進入泵內，應在泵吸氣口安裝過濾器或濾網。
◆分離器液位計：可觀察分離器內的液位，如需液位自動控制，則應安裝帶信號輸出的液位計、自動溢流及自動補液裝置。
◆分離器壓力表：如分離器內可能會產生壓力，應在分離器上安裝壓力表。
◆溫度計：如需觀察工作液入口溫度，應在工作液管路中安裝溫度計。
◆工作液增壓泵：如泵的工作液供應不足或工作管路阻力較大時可安裝工作液增壓泵。
◆汽蝕保護管路：如真空泵的吸入壓力接近工作液的飽和蒸汽壓，應在真空泵與分離器之間安裝汽蝕保護管路。
◆排氣冷凝器：如需對排氣口可凝性氣體進行冷凝和回收，可在氣液分離器排氣口安裝冷凝器。
